CDA 173 DIN2.1248 قضبان سبائك البريليوم النحاسية للصناعات الكهربائية

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xاسم المنتج | DIN2.1248 النحاس البريليوم بار | درجة CUBERYLLIUM® | كوبريليوم® -173 |
---|---|---|---|
اساسي | ASTM B196 ، QQ-C-530 | سطح | برايت ، بولندي |
ولاية | A (TB00) ، H (TD04) ، AT (TF00) ، HT (TH04) | تطبيق نموذجي | الكهربائية والصناعية |
شكل متاح | قضيب وبار | ماركة | CUBERYLIUM® |
كثافة | 8.36 جم / سم 3 | طول | متطلبات العملاء |
مقاس | حسب متطلبات العملاء | ||
إبراز | CDA 173 قضبان سبائك البريليوم النحاسية,قضبان سبائك البريليوم النحاسية DIN2.1248,قضيب سبائك البرليوم البريليوم |
سبائك النحاس البريليوم القياسية CDA 173 قضبان النحاس للصناعات الكهربائية
كيوبريليوم® تصنع النحاس البريليوم بعدة تركيبات متميزة.تنقسم هذه إلى فئتين: السبائك المختارة للقوة العالية (السبائك 172،173،170) والسبائك المختارة للموصلية العالية (السبائك 751،750،741).ومعيار Gost QBe2 و QBe1.9Ti لسوق روسيا.أيضا توريد سبيكة رئيسية: CuBeryllium-200 ؛CuBeryllium-275) ؛ CuBeryllium-350 و Cuberyllium-400 لمصنع عالمي.
اسم المنتج | نحاسسبائك البريليوم / قضبان نحاسية |
---|---|
درجة المنتج | CDA 173 |
حجم المنتج | حسب متطلبات العملاء |
شكل المنتج النهائي | قضبان / قضبان |
المعايير | ASTM B196 ، QQ-C-530 |
حالة المنتج | A (TB00) ، H (TD04) ، AT (TF00) ، HT (TH04) |
يعالج | سلس / لحام |
ميزة | بقوة عالية وموصلية عالية |
صفقة | حزمة في ملف + فيلم لف عازل للماء + مجفف + حقيبة خشبية |
كيوبريليوم ®-173 اسمه أيضًا -C17300 (CDA 173)يوفر خصائص القوة للطراز C17300 مع ميزة إضافية تتمثل في كونه "تصنيعًا مجانيًا".يحتوي قضيب وسلك C17300 على كمية صغيرة من الرصاص لتوفير سبيكة مصممة خصيصًا لعمليات التشغيل الآلي.يعزز الرصاص تشكيل الرقائق المقسمة بدقة مما يطيل من عمر أداة القطع.
التركيب الكيميائي لـسبائك النحاس البريليوم القياسية CDA 173 النحاسسبائك:
كيوبريليوم® ماركة | رقم UNS | البريليوم | كوبالت + نيكل |
+ كوبالت + نيكل + حديد |
الرصاص | نحاس |
كوبريليوم سي 173 | C17300 | 1.80-2.00 | 0.20 دقيقة | 0.6 كحد أقصى | 0.2 ~ 0.6 | الرصيد |
ملاحظة: إضافات النحاس زائد تساوي 99.5٪ كحد أدنى.
الخصائص الفيزيائية النموذجية لـ سبائك النحاس البريليوم القياسية CDA 173 سبائك النحاس:
كثافة:8.36ز / سم 3
الكثافة قبل تصلب السن: 8.25ز / سم 3
نطاق الانصهار: 870 ~ 980℃
معامل المرونة((كجم / مم 2 (103)): 13.4
معامل التمدد الحراري(20 درجة مئوية إلى 200 درجة مئوية م / م / درجة مئوية): 17 × 10 -6
توصيل حراري(كال / (سم- درجة مئوية)): 0.25
الخصائص الميكانيكية والكهربائية لـ سبائك النحاس البريليوم القياسية CDA 173 قضبان النحاس:
لين، لطف، هدأ(*) | قطر الدائرة | المعالجة الحرارية | قوة الشد ksi |
نسبة الاستغناء (دقيقة) |
نسبة التوصيل الكهربائي IACS |
صلابة مقياس روكويل ب أو سي |
---|---|---|---|---|---|---|
أ (TB00) | جميع الاحجام | / | 400 ~ 600 | 30 | 15 ~ 19 | B45 ~ 85 |
H (TD04) |
5 ~ 10 | / | 660 ~ 900 | 5 | 15 ~ 19 | > B88 |
> 10 ~ 25 | / | 620 ~ 860 | 5 | 15 ~ 19 | ||
25 | / | 590 ~ 830 | 5 | 15 ~ 19 | ||
AT (TF00) | جميع الاحجام | 3 ساعات 320 درجة مئوية | 1100 ~ 1380 | 2 | 22 ~ 28 | ق 35 ~ 42 |
HT (TH04) | 5 ~ 10 | 2 ساعة 320 درجة مئوية | 1200 ~ 1550 | 1 | 22 ~ 28 | C37 ~ 45 |
> 10 ~ 25 | 1150 ~ 1520 | 1 | 22 ~ 28 | ق 36 ~ 44 | ||
25 | 1120 ~ 1480 | 1 | 22 ~ 28 | C35 ~ 44 |

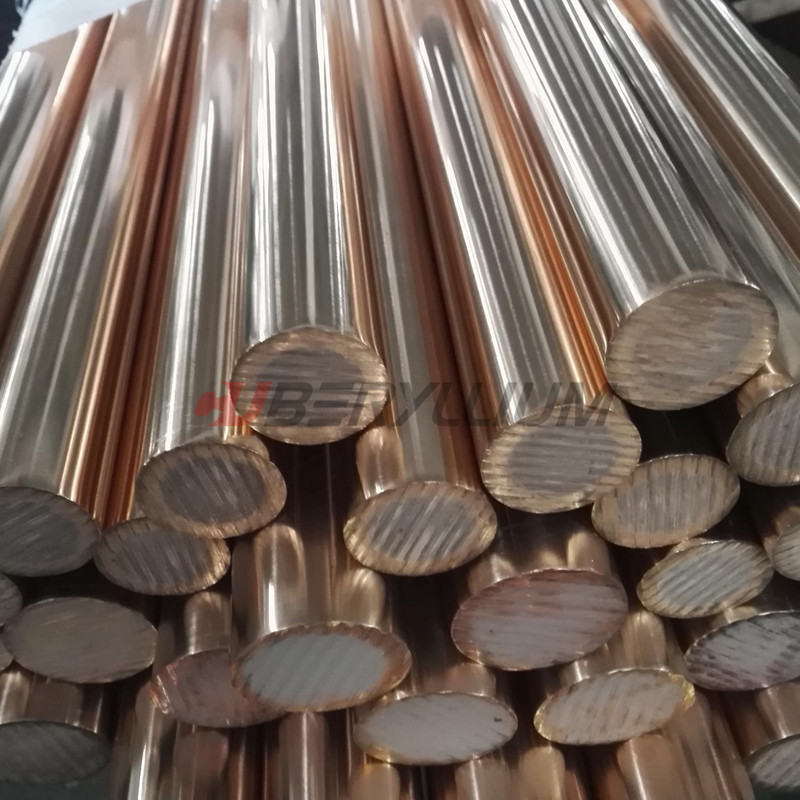

صورة المنتج:
تطبيقات نموذجية لـسبائك النحاس البريليوم القياسية CDA 173 النحاسسبائك:
الصناعة الكهربائية: أجزاء التبديل ، أجزاء الترحيل ، موصل الترددات اللاسلكية المحوري ، جسور الاتصال ، الموصلات الكهربائية ، مقاطع الصمامات ، مكونات المحركات الكهربائية ، الأدوات الملاحية ، المفاتيح الكهربائية وشفرات الترحيل.
صناعي: البطانات ، معدات اللحام ، أدوات السلامة غير المتطايرة ، الأعمدة ، النوابض ، أجزاء مطحنة الدرفلة ، مهاوي المفتاح ، أجزاء المضخة ، الصمامات ، أنابيب بوردون ، الخوار ، الينابيع الكهروكيميائية ، الهوس المعدني المرن
التكنولوجيا الرئيسية لنحاس البريليوم (المعالجة الحرارية)
تصلب العمر
التصلب مع تقدم العمر يعزز بشكل كبير من قوة المادة.يتم إجراء هذا التفاعل بشكل عام في درجات حرارة تتراوح بين 260 درجة مئوية و 540 درجة مئوية اعتمادًا على السبيكة والخصائص المرغوبة.تتسبب هذه الدورة في أن يترسب البريليوم المذاب في صورة طور غني بالبريليوم (جاما) في المصفوفة وعند حدود الحبوب.إن تكوين هذا الراسب هو الذي يسبب الزيادة الكبيرة في قوة المادة.يتم تحديد مستوى الخواص الميكانيكية التي تم الحصول عليها من خلال درجة الحرارة والوقت عند درجة الحرارة.يجب أن ندرك أن نحاس البريليوم ليس له خصائص تقادم في درجة حرارة الغرفة.
