جميع المنتجات
DIN.2.1247 قضبان قضبان مستديرة من النحاس البريليوم معيار SAE J461 463
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | CUBERYLLIUM® |
| إصدار الشهادات | ISO,SGS |
| رقم الموديل | ضجيج 2.2.1247 |
| الحد الأدنى لكمية | 50 |
| الأسعار | 43USD |
| تفاصيل التغليف | حزمة في ملف + فيلم لف عازل للماء + مجفف + حقيبة خشبية |
| وقت التسليم | 10 ~ 15 يوما |
| شروط الدفع | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض | 200 طن / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | DIN.2.1247 قضبان وقضبان مستديرة من النحاس البريليوم | درجة CUBERYLLIUM® | 172 |
|---|---|---|---|
| اساسي | ASTM B196,251,463; ASTM B196،251،463 ؛ SAE J461,463; SAE J461،463 ؛ A | مناولة سليمة | لا توجد مخاطر صحية خاصة. |
| خاصية التشغيل | حسن | سطح | مشرق / مصقول |
| التسطيح | حسن | ولاية | A (TB00) ، 1/2H (TD02) ، H (TD04) ، AT (TF00) ، HT (TH04) |
| قطر الدائرة | 5mm-100mm | تطبيق | للصناعات الكهربائية |
| معامل إليستيك | 131 جيجا باسكال | نقطة الانصهار (صلبوس) | 870 |
| التوصيل الكهربائي | 22-28٪ IACS | ||
| إبراز | DIN.2.1247 قضيب دائري من النحاس البريليوم,قضيب دائري من النحاس البريليوم SAE J461,قضيب نحاسي من البريليوم |
||
منتوج وصف
DIN.2.1247 قضبان وقضبان دائرية من النحاس البريليوم وفقًا لمعايير الجودة SAE J461 ، 463
وصف المنتج العادي:
اسم المنتج: قضيب وقضبان دائرية من النحاس البريليوم
الصف: DIN.2.1247
اساسي: ASTM B196،251،463 ؛SAE J461،463 ؛AMS 4533،4534،4535 ؛AMS 46504651 ؛فئة RWMA 4
قطر المنتج: 5mm-100mm
ولاية:A (TB00) ، 1/2H (TD02) ، H (TD04) ، AT (TF00) ، HT (TH04)
التطبيق النموذجي: للصناعات الكهربائية
العلامة التجارية المنتج:كيوبريليوم®
استخدامات DIN.2.1247 (C17200) نحاس البريليوم:
قوالب الحقن وقوالب النفخ ذات الضغط العالي ، وإدراج القالب ، والتبريد السريع ، وإدراج قوالب سبائك الألومنيوم ، وزيادة القوة ، ومقاومة التآكل وتقصير دورة الحقن ، وفوهات العداء الساخنة ، والأقطاب الكهربائية ومواد التثقيب ، ولا تتأثر بالقوالب المغناطيسية ، والأدوات غير المغناطيسية ، محامل الموصلية الحرارية العالية ، يمكن أن تجعل المرايا ذات دقة سطحية عالية.
التركيب الكيميائي لـ DIN.2.1247 سبائك النحاس البريليوم (كيوبريليوم ®-172):
درجة المنتج: كيوبريليوم ®-172 (UNS.C17200)
البريليوم (كن): 1.80-2.00٪
كوبالت (كو) + نيكل (نيكل): 0.20٪ كحد أدنى
كوبالت (كو) + نيكل (ني) + حديد (حديد): 0.60٪ كحد أقصى
الرصاص: 0.02٪ كحد أقصى
النحاس (نحاس): ميزان
ملاحظة: النحاس زائد الإضافات تساوي 99.5٪ كحد أدنى.
الخصائص الفيزيائية النموذجية لـDIN.2.1247 سبائك النحاس البريليوم (كيوبريليوم ®-172):
| الكثافة (جم / سم 3): | 8.36 |
| الكثافة قبل تصلب العمر (جم / سم 3): | 8.25 |
| معامل المرونة (كجم / مم 2 (103)): | 13.4 |
| معامل التمدد الحراري (20 درجة مئوية إلى 200 درجة مئوية م / م / درجة مئوية): | 17 × 10-6 |
| الموصلية الحرارية (cal / (cm-s- ° C)): | 0.25 |
| نطاق الانصهار (درجة مئوية): | 870-980 |
الخصائص الميكانيكية والكهربائية لـDIN.2.1247 قضبان وقضبان مستديرة من النحاس البريليوم:
| لين، لطف، هدأ(*) | قطر الدائرة | المعالجة الحرارية | قوة الشد ksi |
نسبة الاستغناء (دقيقة) |
نسبة التوصيل الكهربائي IACS |
صلابة مقياس روكويل ب أو سي |
|---|---|---|---|---|---|---|
| أ (TB00) | جميع الاحجام | / | 400 ~ 600 | 30 | 15 ~ 19 | B45 ~ 85 |
| 1/2H (TB04) | 5 ~ 40 | / | 550 ~ 700 | 10 | 15 ~ 19 | ＞ ب 78 |
H (TD04) |
5 ~ 10 | / | 660 ~ 900 | 5 | 15 ~ 19 | ＞ B88 |
| ＞ 10 ~ 25 | / | 620 ~ 860 | 5 | 15 ~ 19 | ||
| 25 | / | 590 ~ 830 | 5 | 15 ~ 19 | ||
| AT (TF00) | جميع الاحجام | 3 ساعات 320 درجة مئوية | 1100 ~ 1380 | 2 | 22 ~ 28 | ق 35 ~ 42 |
| HT (TH04) | 5 ~ 10 | 2 ساعة 320 درجة مئوية | 1200 ~ 1550 | 1 | 22 ~ 28 | C37 ~ 45 |
| ＞ 10 ~ 25 | 1150 ~ 1520 | 1 | 22 ~ 28 | ق 36 ~ 44 | ||
| 25 | 1120 ~ 1480 | 1 | 22 ~ 28 | C35 ~ 44 |
أهم تكنولوجيا كيوبريليوم ®
أ:المعالجة الحرارية
المعالجة الحرارية هي أهم عملية لنظام السبيكة هذا.في حين أن جميع سبائك النحاس قابلة للتصلب عن طريق العمل البارد ، فإن نحاس البريليوم فريد من نوعه في كونه قابلاً للتصلب عن طريق معالجة حرارية بسيطة بدرجة حرارة منخفضة.إنها تنطوي على خطوتين أساسيتين.الأول يسمى التلدين بالمحلول والثاني يسمى التصلب أو التصلب بالعمر.
ب: التلدين بالمحلول
بالنسبة للسبائك النموذجية CuBe1.9 (1.8-2٪) ، يتم تسخين السبيكة بين 720 درجة مئوية و 860 درجة مئوية.عند هذه النقطة يتم "إذابة" البريليوم المحتوي بشكل أساسي في مصفوفة النحاس (مرحلة ألفا).عن طريق التبريد السريع لدرجة حرارة الغرفة ، يتم الاحتفاظ بهيكل المحلول الصلب.تكون المادة في هذه المرحلة ناعمة جدًا وقابلة للدهن ويمكن أن تكون باردة بسهولة عن طريق الرسم أو تشكيل الدرفلة أو العنوان البارد.تعتبر عملية التلدين بالمحلول جزءًا من العملية في المطحنة ولا يستخدمها العميل عادةً.درجة الحرارة ، والوقت عند درجة الحرارة ، ومعدل الإخماد ، وحجم الحبوب ، والصلابة كلها عوامل مهمة للغاية ويتم التحكم فيها بإحكام بواسطة أومالوي.
ج: تصلب العمر
التصلب مع تقدم العمر يعزز بشكل كبير من قوة المادة.يتم إجراء هذا التفاعل بشكل عام في درجات حرارة تتراوح بين 260 درجة مئوية و 540 درجة مئوية اعتمادًا على السبيكة والخصائص المرغوبة.تتسبب هذه الدورة في أن يترسب البريليوم المذاب في صورة طور غني بالبريليوم (جاما) في المصفوفة وعند حدود الحبوب.إن تكوين هذا الراسب هو الذي يسبب الزيادة الكبيرة في قوة المادة.يتم تحديد مستوى الخواص الميكانيكية التي تم الحصول عليها من خلال درجة الحرارة والوقت عند درجة الحرارة.يجب أن ندرك أن نحاس البريليوم ليس له خصائص تقادم في درجة حرارة الغرفة.

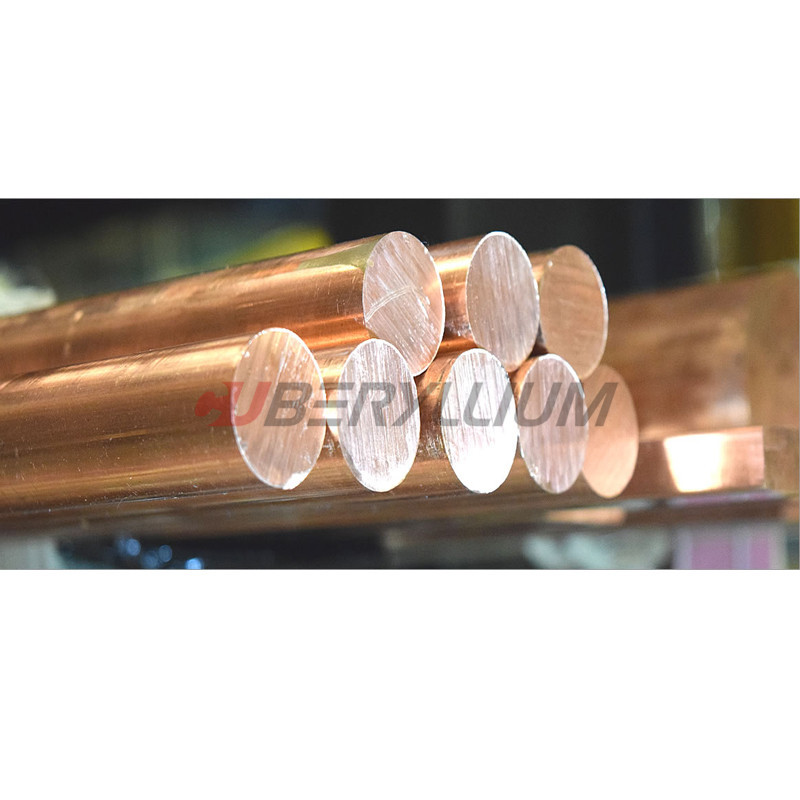

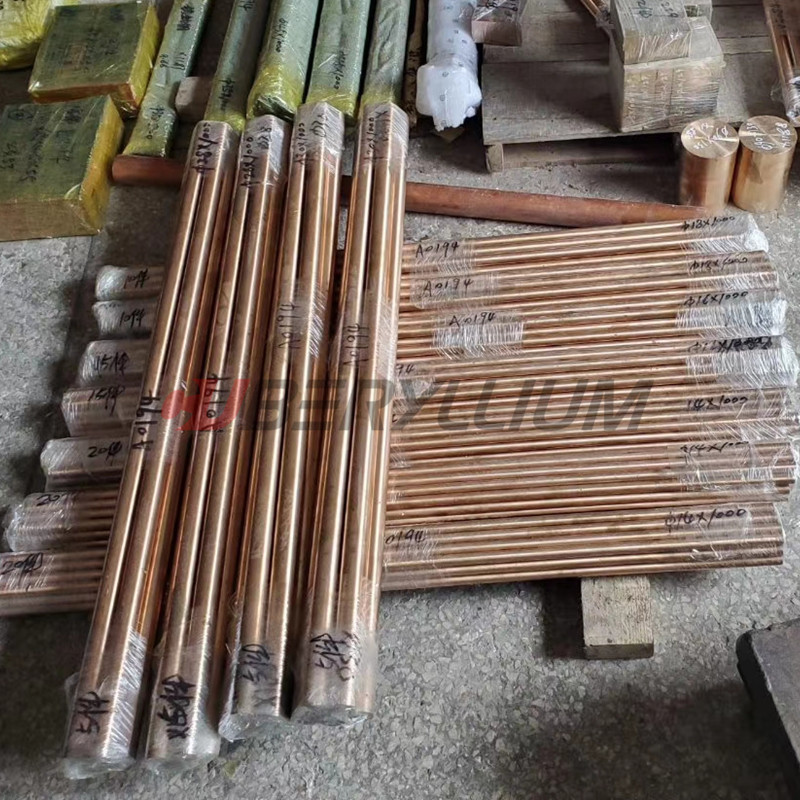

صور المنتج:
التعليمات:
Q1: ما هي حزمة تصدير شريط النحاس المستدير؟
a1: عادة في حزمة مع فيلم من البلاستيك والكرتون والألواح الخشبية.
Q2: ما هو موك الخاص بك من شريط النحاس؟
A2: موك هو 50 كلغ.
Q3: ما هو وقت التسليم الخاص بك؟
A3: عادة ما يكون من 15 إلى 20 يومًا بعد الحصول على الدفع.
س 4: ما هي شروط الدفع؟
A4: نحن نقبل T / T ، L / C ، Paypal إلخ. يمكن التفاوض عندما يختلف المبلغ ..
المنتجات الموصى بها
